Instalación y Descarga de DraftSight
Tabla de contenidos
Instalación de Servidor de Licencias
Si ya dispones del servidor de licencias de SOLIDWORKS
En este caso no es necesario instalar nada. Solamente debes añadir la licencia de DraftSight al SNL de SOLIDWORKS. Al ser una licencia flotante y disponer del SNL de SOLIDWORKS, debes añadirla en el servidor de licencias.
Paso 1: Para poder añadir la licencia, debes dirigirte al Panel de control > Programas > Programas y características. Busca SolidNetWork License Manager y haz clic sobre «Cambiar»:
Si no dispones del servidor de licencias de SOLIDWORKS
Paso 1: Descárgalo a través del siguiente enlace, dependiendo de la versión a instalar:
Paso 2: La instalación del SolidNetwork License Manager se realiza ejecutando o bien el setup.exe, o SOLIDWORKS SolidNetWork License Manager.msi:
Paso 3: Añade el número de licencia de DraftSight Enterprise y ejecuta el servidor de licencias tras instalar. Te pedirá activar la licencia.
Paso 4: El servidor debe estar iniciado para poder gestionar las licencias.

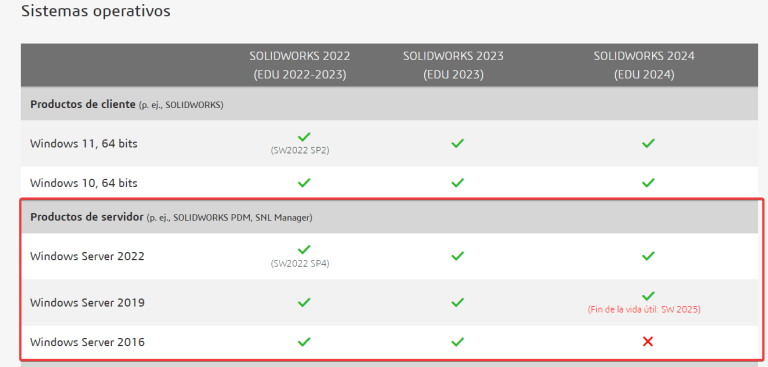

Paso 5: Asegúrate de que el servidor cumple con los siguientes requisitos en función de la versión a instalar.
Si no dispones de un Servidor con sistema operativo compatible, temporalmente puedes probar a instalarlo en uno de los equipos que realice la función de servidor (con Windows 10 Pro instalado). Oficialmente no está soportado, pero como solución alternativa puede servir en la mayoría de los casos hasta que se disponga de un servidor compatible.
Descargar DraftSight
Paso 1: Para descargar el software e instalarlo en los equipos cliente, debes dirigirte aquí.
IMPORTANTE: Desde esta dirección siempre se tendrá acceso a la descarga de la última versión existente del software.
Para descargar versiones anteriores, puede realizarlo desde los siguientes enlaces:
Paso 2: Una vez descargado, deberás seleccionar la tercera opción para instalar.
Te pedirá añadir el puerto@nombre_del_Servidor. Por defecto será 25734@ nombre_del_Servidor
Si tras seguir las instrucciones, cuando ejecutas DraftSight desde un equipo cliente no es capaz de obtener licencia, es probable que el Firewall del servidor se encuentre activado y se tengan que habilitar los puertos 25734 y 25735 para los protocolos TCP y UDP, tanto para regla de entrada como de salida. Para ello, selecciona Acción / Nueva regla.
Paso 3: Entra en el Panel de Control de Windows > Firewall > Configuración avanzada
Paso 4: En el Firewall de Windows vemos en el panel de la izquierda Reglas de entrada y Reglas de Salida. Deberemos crear Nueva regla en el panel de la derecha ‘Acciones’ tanto para entrada como salida.
Paso 5: Habilitamos los puertos locales específicos 25734 y 25735 separados por una coma.
Paso 6: Permitimos la conexión tanto para la entrada como para la salida en TCP y UDP:
Paso 7: Por último, repetimos los pasos de la creación de nueva regla para Reglas de SalidaTCP y UDP.
NOTA:
En caso de tener alguna dificultad o duda en la descarga o instalación, nuestro Equipo de Soporte estará a tu disposición para asistirte.
